Dwuliniowe systemy smarowania

Automatyczne systemy dwuliniowe CISO mogą być stosowane w dużych systemach z rozproszonymi punktami smarowania, które wymagają różnych ilości smaru. Te centralne systemy smarowania dwuliniowego wykorzystują dwie linie główne, które są zasilane naprzemiennie smarem z pompy wysokociśnieniowej poprzez zawór przełączający przy ciśnieniu do 400 bar (5 800 psi). Linie odgałęźne wzdłuż linii głównych są podłączone do dwuliniowych urządzeń dozujących, aby dostarczać dużą ilość smaru do punktów smarowania. W dużych systemach dwuliniowych, wyłączniki ciśnieniowe na końcu linii są używane do sterowania i monitorowania scentralizowanych systemów smarowania dwuliniowego.

ZAPYTAJ O CENę DWULINIOWE SYSTEMY SMAROWANIA

Produkty Dwuliniowe systemy smarowania

Pompa ręczna MTP

Nadaje się do dwuprzewodowych i progresywnych układów smarowania

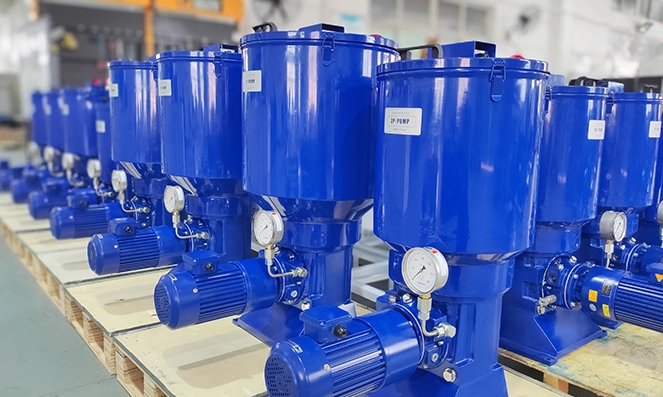

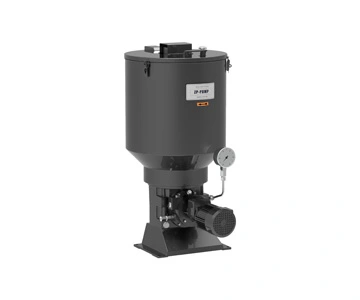

ZP08/14/24 Pompa smarownicza

Wykorzystywane głównie w systemach dwuprzewodowych lub jako pompy zasilające, pompy ZP08/14/24 pracują przy maksymalnym ciśnieniu 400 bar (5 800 psi).

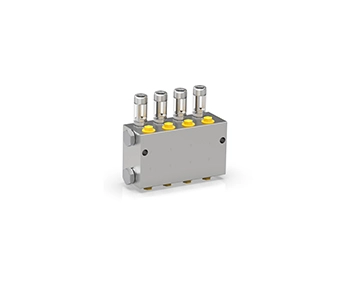

DSG dwuliniowe urządzenia dozujące smar

Przeznaczone do systemów dwuliniowych przy ciśnieniu do 400 bar (5 800 psi), solidne urządzenia dozujące DSG, wykonane ze stali ocynkowanej, dostępne są z maksymalnie ośmioma wylotami. Każda para wylotów wyposażona jest w trzpień wskaźnikowy do kontroli wizualnej.

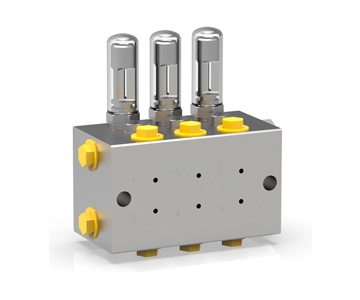

Urządzenia dozujące DSKH

Trwałe, ocynkowane stalowe urządzenia dozujące DSKH są przeznaczone do systemów dwuprzewodowych przy ciśnieniu do 400 bar (5 800 psi).

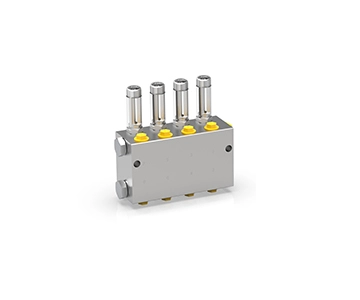

DSL Dwuliniowe Urządzenia Dozujące

Urządzenia dozujące DSL, wykonane z trwałej stali ocynkowanej, są przeznaczone do systemów dwuliniowych i wytrzymują ciśnienie do 400 barów (5 800 psi). Urządzenia te, dostępne z maksymalnie ośmioma wylotami, posiadają trzpień wskaźnikowy na każdej parze wylotów do wizualnego monitorowania.

WP-C Elektryczny Zawór Przełączający

Elektryczny zawór przełączający WP-C, zintegrowane urządzenie kontrolno-blokujące, wykorzystuje silnik prądu stałego o wysokim momencie obrotowym z przekładnią redukcyjną do napędzania ruchu rdzenia suwaka zaworu. Ruch ten otwiera i zamyka przewód zasilania oleju lub zmienia kierunek podawania oleju.

DU-C Hydrauliczne zawory przełączające

Przeznaczone głównie do dwuprzewodowych układów smarowania, hydrauliczne zawory przełączające DU-C naprzemiennie tłoczą środek smarny z pompy do jednego z dwóch głównych przewodów. Drugi przewód jest połączony z przyłączem powrotnym pompy. Ciśnienie przełączania tych zaworów jest regulowane.

Skrzynka sterownicza systemu MC-Ⅰ

Urządzenie sterujące MC-Ⅰ jest specjalnie zaprojektowane do zarządzania i sterowania scentralizowanym systemem smarowania. Zainstalowana w urządzeniu dedykowana karta steruje wszystkimi sygnałami wejściowymi i wyjściowymi systemu.

EPW Przełączniki ciśnieniowe końca linii

EPW przełączniki ciśnieniowe końca linii, kluczowe elementy w układzie smarowania dwuliniowego, są zaprojektowane do nadzorowania układu. Wykrywają ciśnienie na końcu danej linii głównej i inicjują procedurę przełączenia.

Uwaga dotycząca produktów automatycznych dwuprzewodowych systemów smarowania

Odpowiedni dla dużych systemów z rozproszonymi punktami smarowania
Obsługuje różne ilości smaru na punkt
Praca pod wysokim ciśnieniem do 400 barów (5,800 psi)
Dwie główne linie zasilane naprzemiennie dla ciągłego smarowania
Przełączniki ciśnienia końcowego do automatycznego monitorowania
Niezawodna praca w wymagających środowiskach przemysłowych

Instalacja produktów automatycznych dwuprzewodowych systemów smarowania

Dwuprzewodowe systemy smarowania CISO powinny być instalowane w łatwo dostępnych miejscach na maszynie. Podłącz dwie główne linie zasilające do zaworu przełączającego, który naprzemiennie zwiększa ciśnienie w każdej linii. Zamontuj dwuprzewodowe urządzenia dozujące w liniach rozgałęźnych tak blisko punktów smarowania, jak to możliwe. Zainstaluj przełączniki ciśnienia końcowego w najdalszym punkcie każdej linii głównej, aby monitorować ciśnienie w systemie i wyzwalać automatyczne przełączanie linii. Wszystkie rurociągi muszą być przystosowane do wytrzymania maksymalnego ciśnienia pompy do 400 barów.

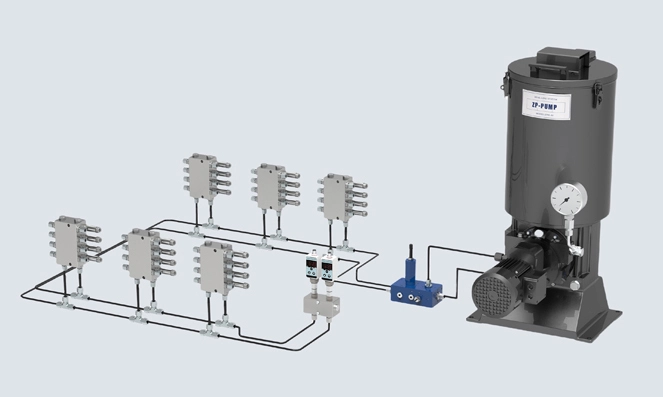

Elementy automatycznego dwuprzewodowego systemu smarowania CISO

Pompy smarownicze

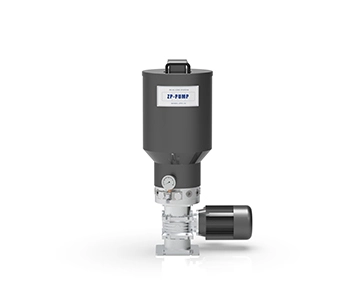

A Pompa smarownicza ZP01/02
B Pompa smarownicza ZP08/14/24

Urządzenia dozujące

1 Dwuprzewodowe urządzenia dozujące DSG
2 Dwuprzewodowe urządzenia dozujące DSL
3 Urządzenia dozujące DSKH

Zawory i sterowanie

4 Elektryczny zawór przełączający WP-C
5 Hydrauliczne zawory przełączające DU-C
6 Skrzynka sterująca MC-Ⅰ
7 Przełączniki ciśnienia końcowego EPW

Najczęściej zadawane pytania dotyczące dwuprzewodowych systemów smarowania

P Jak działa dwuprzewodowy system smarowania? −

System dwuprzewodowy wykorzystuje pompę wysokociśnieniową do naprzemiennego dostarczania smaru przez dwie główne linie za pośrednictwem zaworu przełączającego. Gdy jedna linia jest pod ciśnieniem, urządzenia dozujące na tej linii podają precyzyjną ilość smaru do każdego punktu smarowania. Zawór przełączający następnie przełącza na drugą linię, powtarzając proces. Przełączniki ciśnienia końcowego wykrywają, kiedy ciśnienie wzrasta na końcu aktywnej linii, wyzwalając przełączenie.

P Jakie są zalety systemu dwuprzewodowego w porównaniu z systemem jednoprzewodowym? +

Systemy dwuprzewodowe są idealne do dużych instalacji z wieloma rozproszonymi punktami smarowania, które wymagają różnych ilości smaru na punkt. Działają przy wyższych ciśnieniach (do 400 barów) w porównaniu do systemów jednoprzewodowych, co czyni je odpowiednimi do zastosowań ciężkich. Pozwalają również na indywidualną regulację dawki smaru w każdym urządzeniu dozującym bez zatrzymywania systemu.

P Jakie rodzaje smaru można stosować w dwuprzewodowym systemie smarowania? +

Systemy dwuprzewodowe CISO są kompatybilne ze smarami do klasy NLGI 3 oraz olejami smarowymi. Konkretny rodzaj smaru powinien być wybrany na podstawie wymagań punktów smarowania i warunków pracy maszyny. Skonsultuj się ze specjalistą ds. smarowania, aby uzyskać zalecenia specyficzne dla Twojego zastosowania.

P Ile punktów smarowania może obsłużyć system dwuprzewodowy? +

Dwuprzewodowy system smarowania CISO może obsłużyć setki punktów smarowania w jednej instalacji, co czyni go odpowiednim dla bardzo dużych maszyn, takich jak walcownie stali, maszyny papiernicze i duże prasy. Dokładna liczba zależy od wydajności pompy, długości linii i indywidualnych wymagań dotyczących dawki smaru w każdym punkcie.

P W jaki sposób monitorowany jest dwuprzewodowy system smarowania? +

System jest monitorowany za pomocą przełączników ciśnienia końcowego (EPW) zainstalowanych w najdalszym punkcie każdej linii głównej. Gdy aktywna linia osiągnie ustawione ciśnienie, przełącznik sygnalizuje skrzynce sterującej, aby uruchomiła zawór przełączający. Jeśli ciśnienie nie zostanie osiągnięte w określonym czasie, skrzynka sterująca generuje alarm awarii, informując operatorów o potencjalnym zatorze lub awarii pompy.

Systemy progresywnego smarowania vs jednoprzewodowe systemy smarowania vs dwuprzewodowe systemy smarowania vs systemy smarowania łańcuchów

Cecha	Systemy progresywnego smarowania	Jednoprzewodowe systemy smarowania	Dwuprzewodowe systemy smarowania	System smarowania maszyn rolniczych
Definicja	Progresywny system smarowania to wydajny system smarowania stosowany w urządzeniach mechanicznych, dostarczający środek smarny progresywnie do różnych części urządzenia, aby zapewnić każdej części odpowiednią ilość smaru.	Pompa smarownicza automatycznie dostarcza środek smarny do dozownika smaru za pośrednictwem pojedynczej linii zasilającej. Każdy dozownik obsługuje tylko jeden punkt smarowania i można go regulować, aby zapewnić dokładną wymaganą dawkę smaru lub oleju.	Systemy dwuprzewodowe mogą być stosowane w dużych systemach z rozproszonymi punktami smarowania, które wymagają różnych ilości smaru. Systemy te wykorzystują dwie główne linie, które są naprzemiennie zasilane środkiem smarnym z pompy wysokociśnieniowej.	Automatyczny system smarowania maszyn rolniczych to inteligentny system, który zapewnia ilościowe i czasowe smarowanie kluczowych elementów maszyn rolniczych. Za pomocą pompy smarowniczej i urządzenia rozdzielającego precyzyjnie dostarcza smar lub olej smarowy do każdego punktu tarcia, zapewniając stabilną pracę urządzenia nawet w warunkach wysokiego obciążenia, zapylenia i wilgoci. System ten może znacznie zmniejszyć ręczną konserwację, obniżyć wskaźnik awaryjności i wydłużyć żywotność sprzętu, poprawiając ogólną wydajność operacyjną i niezawodność maszyn rolniczych.
Podstawowe elementy	A Pompa automatycznego smarowania GT B Pompa automatycznego smarowania GM C Pompa smarownicza GP203 D Pompa smarownicza GP205 E Pompa smarownicza GT-X F Pompa smarownicza GT-HEAVY G Pompa smarownicza GP212 Elementy zaworu zwrotnego wylotowego Linia główna Filtr Przełącznik ciśnienia Rozdzielacz progresywny (1. generacji) Rozdzielacz progresywny (2. generacji) Rozdzielacz progresywny (3. generacji) Kontrola funkcji Monitorowanie usterek Rury i węże Linia do punktu smarowania Sterownik	A Pompa smarownicza C-flow B Pompa hydrauliczna LUBESTAR C Pompa elektryczna LUBESTAR D Jednoprzewodowa pompa smarownicza GTS E Elektryczna pompa smarownicza GMS F Pompa do smaru GT-MAX Zespół zaworu zwrotnego elektromagnetycznego Manometr Rurociągi Filtr Trójniki rozgałęźne Zaciski rurowe Rozgałęźniki czterokierunkowe Dozownik objętościowy Urządzenie kontrolne (przełącznik ciśnienia) Linia do punktu smarowania Sterownik	A Pompa smarownicza ZP01/02 B Pompa smarownicza ZP08/14/24 Dwuprzewodowe urządzenia dozujące DSG Dwuprzewodowe urządzenia dozujące DSL Urządzenia dozujące DSKH Elektryczny zawór przełączający WP-C Hydrauliczne zawory przełączające DU-C Skrzynka sterująca MC-Ⅰ Przełączniki ciśnienia końcowego EPW	A Pompa smarownicza oleju EM2 B Pompa smarowania łańcucha PMV C Pompa smarowania łańcucha PMN D Pompa smarownicza GT PLUS E Pompa smarownicza GM F Pompa smarownicza GP203 Blok rozdzielacza smaru Zbiornik oleju Szczotki Wąż wysokociśnieniowy
Zasada działania	Smar jest pompowany przez linie główne do rozdzielacza progresywnego za pomocą pompy. Smar jest dostarczany "progresywnie" do punktu tarcia. Cyrkulacja rozdzielacza progresywnego jest monitorowana optycznie lub elektrycznie.	Wartości dozowania są podawane na linii głównej za pomocą pompy — dynamicznie działające zawory dozujące z impulsem ciśnieniowym, statycznie działające elementy dozujące z powolnym wzrostem ciśnienia. Przekazują one odpowiednią ilość smaru do punktu tarcia. Podczas następującej po niej fazy odciążenia, środek smarny jest ponownie gromadzony w zaworach dozujących do następnego procesu smarowania.	Systemy dwuprzewodowe CISO mogą być stosowane w dużych systemach z rozproszonymi punktami smarowania, które wymagają różnych ilości smaru. Systemy te wykorzystują dwie główne linie, które są naprzemiennie zasilane środkiem smarnym z pompy wysokociśnieniowej za pośrednictwem zaworu przełączającego przy ciśnieniu do 400 barów (5,800 psi). Linie rozgałęźne, wzdłuż linii głównych, są podłączone do dwuprzewodowych urządzeń dozujących w celu dostarczania dużej ilości smaru do punktów smarowania. W dużych systemach dwuprzewodowych przełączniki ciśnienia końcowego służą do kontroli i monitorowania systemu.	Automatyczne systemy smarowania maszyn rolniczych dostarczają olej lub smar automatycznie, okresowo i w precyzyjnych ilościach podczas pracy urządzenia. Pompy smarownicze napędzane elektrycznie lub mechanicznie dostarczają środki smarne przez rozdzielacze lub rury do każdego punktu smarowania, utrzymując łożyska, łańcuchy, przekładnie i inne krytyczne elementy dobrze nasmarowane, zmniejszając zużycie i wydłużając żywotność.
Zalety	Kompaktowy, elastyczny zestaw Monitorowana funkcja Kanały przepływają całkowicie Szeroki zakres zastosowań	Podłączenie licznych punktów smarowania Najmniejsze dawki Kompaktowa konstrukcja Do oleju lub płynnego smaru Niski koszt i wysoka wydajność Łatwy montaż	Niezawodny Prosty w serwisie Opcje kontroli niskiego i wysokiego poziomu za pomocą ultradźwięków Wbudowany filtr smaru	Zainstaluj raz, korzystaj długoterminowo Ciągła praca w okresach szczytowych, zwiększająca wydajność Niskie koszty konserwacji, precyzyjne smarowanie Gładsza praca kluczowych komponentów, bardziej trwałe Pyłoszczelne i wodoodporne, odpowiednie do trudnych warunków pracy
