Ten automatyczny progresywny system smarowania sekwencyjnie dozuje smar do różnych punktów. Jest idealny do maszyn z wieloma punktami smarowania i zapewnia precyzyjną dystrybucję smarowania.
Ten scentralizowany progresywny system smarowania, zaprojektowany z zaawansowaną technologią, sekwencyjnie dozuje smar do różnych punktów w maszynie. Centralny progresywny system smarowania jest idealnym rozwiązaniem dla maszyn, które mają wiele punktów smarowania, takich jak maszyny przemysłowe lub ciężkie pojazdy. Automatyczne progresywne systemy smarowania zapewniają precyzyjny rozkład smarowania, który jest kluczowy dla płynnej pracy i długowieczności maszyny. Centralne progresywne systemy smarowania zmniejszają ryzyko nadmiernego lub niedostatecznego smarowania, co może prowadzić do awarii mechanicznych lub niepotrzebnego zużycia. Ponadto scentralizowane progresywne systemy smarowania oszczędzają również czas i zasoby, automatyzując proces smarowania, eliminując potrzebę ręcznego smarowania. Ta seria progresywnego systemu smarowania jest nie tylko wydajna, ale także przyczynia się do ogólnej konserwacji i wydajności maszyny. CisolibeScentralizowany system smarowania smaremJest niezawodnym i opłacalnym rozwiązaniem do utrzymania optymalnego smarowania w złożonych maszynach.
Kompaktowy, elastyczny zestaw
Funkcja monitorowana
Kanały przepływają całkowicie
Progresywne systemy smarowania CISO mają szeroki zakres zastosowania
Progresywne systemy smarowania CISO mają wewnątrz zintegrowany zawór zwrotny

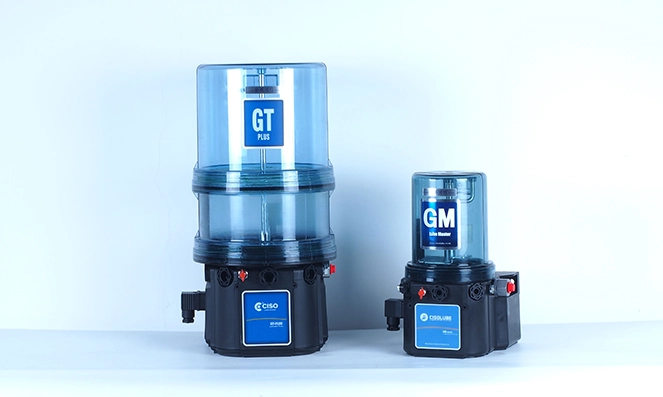

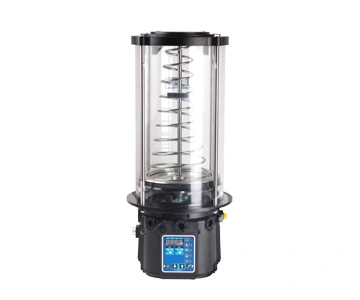

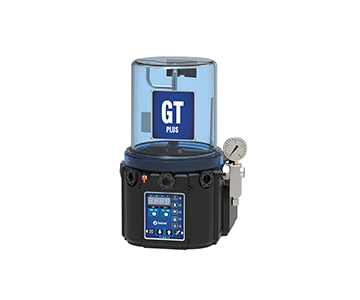

Pompa smarowania A -GT

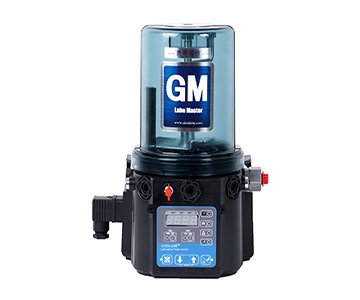

Pompa smarowania B -GM

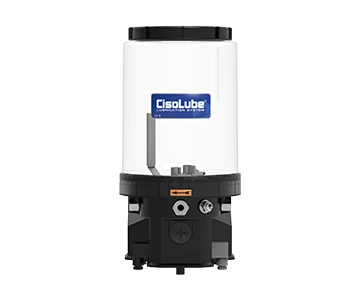

C-GP203 pompa smarująca

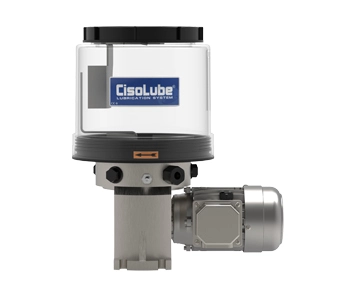

D-GP205 pompa smarująca
E-GT-X pompa smarująca

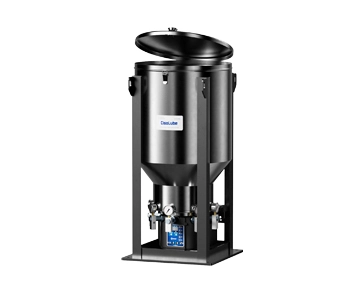

F-GT-HEAVYPompa smarująca

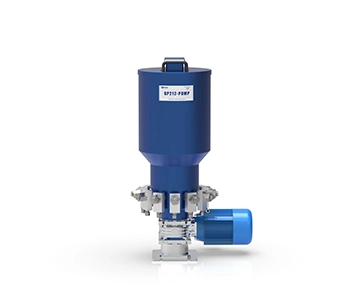

G-GP212 pompa smarująca
1-Elementy zaworu nadmiarowego wylotowego
2-Główna linia
3-Filtr
4-przełącznik ciśnienia

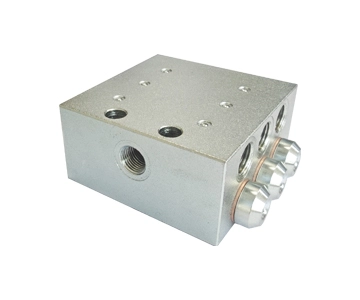

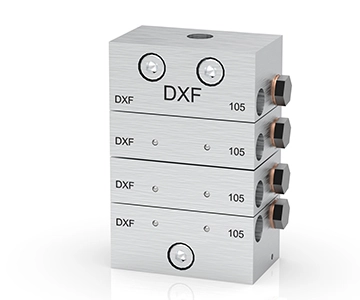

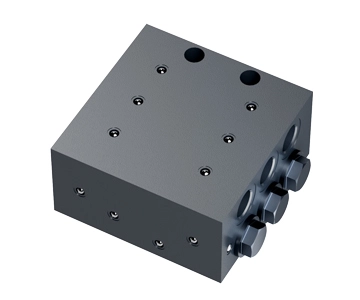

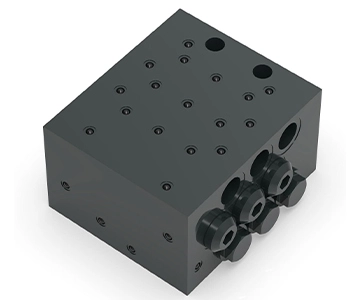

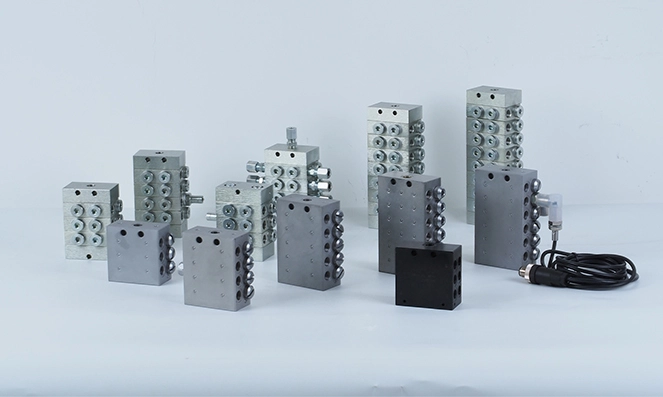

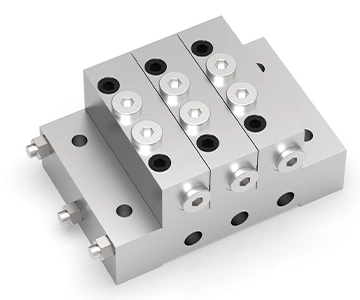

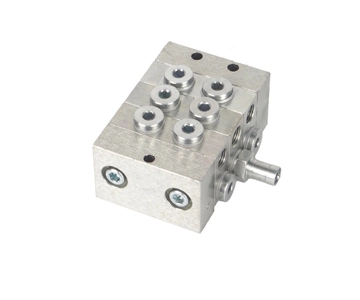

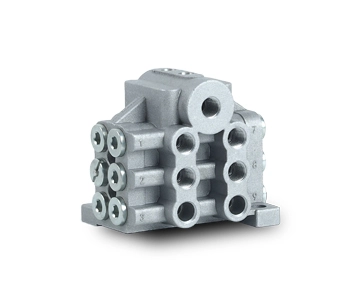

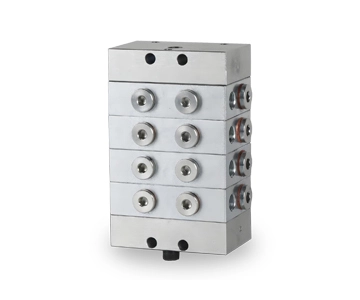

5-progresywny dystrybutor (1 generacja)
6-progresywny dystrybutor (2 generacji)
7-progresywny dystrybutor (2 generacji)
8-progresywny dystrybutor (3 generacji)
9-Kontrola funkcji
10-Monitorowanie błędów
11-Rury i węże
12-Linia do punktu smarowania
13-Kontroler
Seria progresywnych systemów smarowania polega na pompowaniu smaru do głównej linii, która następnie jest rozprowadzana do różnych punktów za pośrednictwem postępowych dystrybutorów. Ilość smaru, który otrzymuje każdy punkt, jest kontrolowana i precyzyjna.
Szeregowe progresywne systemy smarowania obejmują pompę zasilającą, progresywne rozdzielacze, niezbędne rurociągi, gwintowane łączniki rurowe, elementy mocujące i wskaźniki ciśnienia.
Szeregowe progresywne systemy smarowania powinny być montowane na łatwo dostępnej pozycji maszyny, a progresywny dystrybutor powinien być zmontowany jak najbliżej punktów smarowania.
Konstrukcja zależy od liczby podłączonych punktów smarowania i wymagań dotyczących dawki smaru. Rurociąg musi wytrzymać maksymalne ciśnienie pompy.
Rodzaj zastosowanego smaru zależy od specyficznych wymagań smarowanej maszyny. Najlepiej skonsultować się ze specjalistą ds. Smarowania w celu uzyskania konkretnych zaleceń.
| Funkcja | Progresywne systemy smarowania | Jednoliniowe systemy smarowania | Systemy smarowania dwuliniowego | Systemy smarowania łańcucha |
| Definicja | Progresywny system smarowania to wydajny system smarowania stosowany w sprzęcie mechanicznym, dostarczający stopniowo smar do różnych części sprzętu, aby zapewnić, że każda część otrzyma odpowiednią ilość smarowania. |
Pompa smarowania automatycznie dostarcza smar do dozownika smaru za pośrednictwem jednego przewodu zasilającego. Każdy dozownik obsługuje tylko jeden punkt smarowania i można go wyregulować, aby zapewnić dokładną dawkę wymaganego smaru lub oleju. |
Systemy dwuprzewodowe mogą być stosowane w dużych systemach z rozproszonymi punktami smarowania, które wymagają różnych ilości smarowania. Systemy te wykorzystują dwie główne linie, które są zasilane naprzemiennie smarem z pompy wysokociśnieniowej. |
Układ smarowania łańcucha to system służący do ochrony i utrzymania łańcuchów urządzeń mechanicznych. Działa głównie poprzez dostarczanie odpowiedniej ilości smaru w celu zmniejszenia tarcia i zużycia łańcucha oraz w celu utrzymania elastyczności łańcucha i wydajności operacyjnej. System smarowania łańcucha zwykle obejmuje zbiornik, linie i szczotki. Komponenty te współpracują ze sobą, aby zapewnić, że powierzchnia łańcucha jest zawsze odpowiednio nasmarowana, przedłużając żywotność łańcucha i układu napędowego, zmniejszając koszty konserwacji oraz poprawiając niezawodność i wydajność sprzętu. |
| Podstawowe składniki | A -GTAutomatyczna pompa smarująca B -GMAutomatyczna pompa smarująca C-GP203 pompa smarująca D-GP205 pompa smarująca E-GT-X pompa smarująca F-GT-HEAVY pompa smarująca G-GP212 pompa smarująca Elementy zaworu nadmiarowego wylotowego Główna linia Filtr Przełącznik ciśnienia Dystrybutor progresywny (1 generacja) Dystrybutor progresywny (2 generacji) Dystrybutor progresywny (2 generacji) Dystrybutor progresywny (3 generacji) Kontrola funkcji Monitorowanie usterki Rury i węże Linia do punktu smarowania Kontroler |
A - C-przepływPompa smarująca Jednoliniowa pompa smarująca D - GTS E - GMSElektryczna pompa smarująca F - GT-MAXPompa smaru smaru smarowego Zespół zaworu elektromagnetycznego powrotu Manometr Rurociągi Filtr Rozgałęzione plecaki Zaciski do rur Cztery rozgałęzione pleciony Dystrybutor objętościowy Sprawdź urządzenie (przełącznik ciśnienia) Linia do punktu smarowania Kontroler |
B 、ZP08/14/24 Pompa smarowania DSG Dual-line urządzenia pomiarowe Dwuliniowe urządzenia pomiarowe DSL Urządzenia pomiarowe DSKH WP-C elektryczny zawór zmiany DU-C hydrauliczne zawory zmiany Skrzynka kontrolna systemu MC-Ⅰ Przełączniki ciśnieniowe EPW na końcu linii |
A 、Pompa smarowania łańcucha PMV B 、Pompa smarowania łańcucha PMN Zbiornik oleju Szczotki Elastyczna rura wysokociśnieniowa |
| Zasada działania | Smar jest pompowany przez główne linie do progresywnego dystrybutora za pomocą pompy. Smar jest „ stopniowo ”uwalniany do punktu tarcia. Obieg dystrybutora progresywnego jest monitorowany optycznie lub elektrycznie. |
Wartości dozowania są uderzane na głównej linii pompą-dynamicznie działające zawory pomiarowe ze skokiem ciśnienia, statyczne działające elementy dozujące z powolnym narastającym ciśnie niem. Te w ten sposób Przenieś odpowiednią ilość smaru do punktu tarcia. Podczas następnej fazy wypukłości smar jest ponownie wprowadzany do zaworów dozujących w celu następnego procesu smarowania. |
Systemy dwurzędowe CISO mogą być stosowane w dużych systemach z rozproszonymi punktami smarowania, które wymagają różnych ilości smarowania. Systemy te wykorzystują dwie główne linie, które są zasilane naprzemiennie smarem z pompy wysokociśnieniowej za pośrednictwem zaworu zmiany na liniach rozgałęzieniowych do 400 bar (5 800 psi), wzdłuż głównych linii są połączone z dwuprzewodowymi urządzeniami pomiarowymi, które dostarczają dużą ilość smaru do punktów smarowania W dużych systemach dwuliniowych, Przełączniki ciśnienia na końcu linii służą do sterowania i monitorowania systemu. |
Układ smarowania łańcucha przenosi smar ze zbiornika magazynowego do szczotek przez pompę smarującą, a przez szczotki smar jest nakładany na łańcuch, tworząc film smarujący, co zmniejsza tarcie łańcucha i zużycie. |
| Zalety | Kompaktowy, elastyczny zestaw Funkcja monitorowana Kanały przepływają całkowicie Szeroki zakres zastosowania |
Łączenie wielu punktów smarowania Najmniejsze ilości dozowania Kompaktowa konstrukcja Do smaru olejowego lub płynnego Niski koszt i wysoka wydajność Łatwy montaż |
Niezawodny Prosty w obsłudze Ultradźwiękowe opcje kontroli niskiego i wysokiego poziomu Wbudowany filtr smaru |
Kompaktowa struktura i łatwa rozbudowa Nie ma potrzeby dystrybutora Rury są gładkie i nie mają pozostałości Regulowane przemieszczenie |
