Automatyczny system smarowania pojedynczej linii Producent/firma/fabryka Chiny

Produkty centralnych jednoliniowych systemów smarowania

Pompy

Zawory

Akcesoria

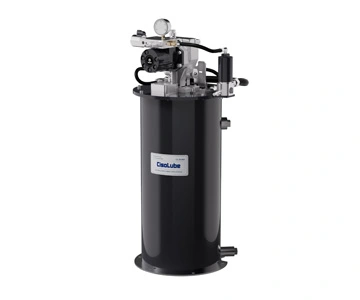

Wysokowydajne pompy hydrauliczne Lubestar łączą silniki pomp z napędem rotacyjnym z rurkami pompy tłokowej i elastycznymi funkcjami sterowania, które działają w pustynnym upale i arktycznym mrozie.

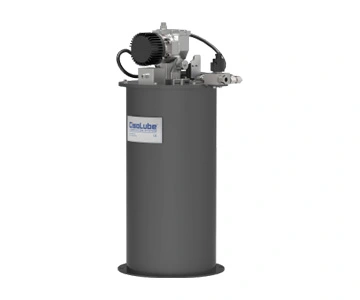

LUBESTAR Pompa elektryczna

Kompaktowy i wszechstronny, unikalny napęd obrotowy i modułowy zestaw przekładni pozwalają dostosować prędkość silnika pompy do dokładnego dopasowania do aplikacji.

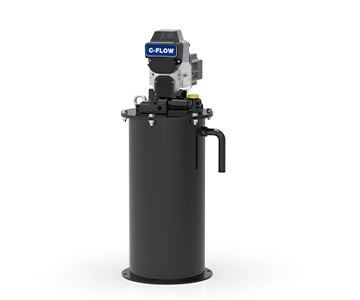

C-FLOW pompa smarująca z pojedynczą linią

Kompaktowa elektryczna pompa smarująca C-FLOW to pompa nurnikowa charakteryzująca się wytrzymałym, wytrzymałym korpusem pompy, dużą pojemnością i niewielkimi rozmiarami dla łatwej instalacji.

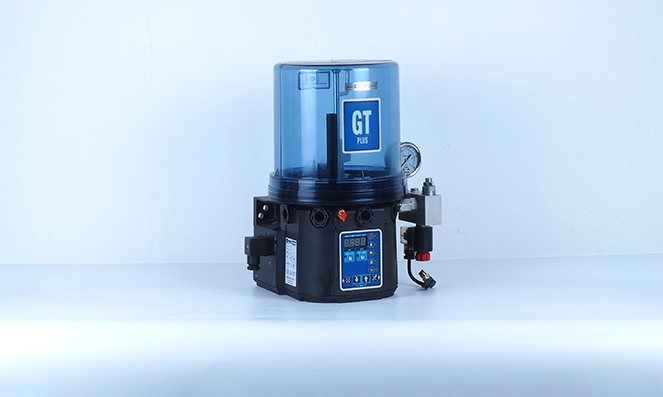

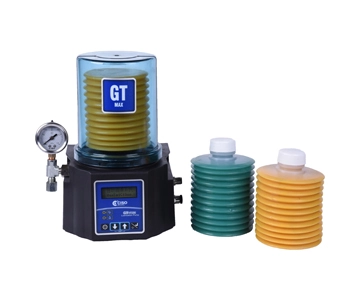

Pompa smarująca z pojedynczą linią GT-Max

GT-MAX POMPA AUTOMATYCZNA, idealna pompa do małych i średnich zastosowań smaru, jest produktem CISO. Może być stosowany w pojedynczym układzie smarowania, który działa z prędkością 10MPa i 10 ml/min.

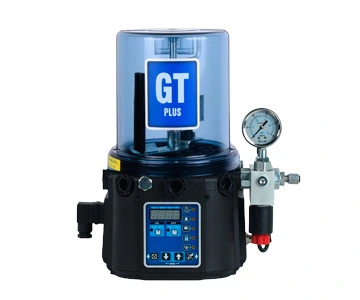

Pompa smarowania pojedynczej linii GTS

Pompa GTS, zaprojektowana specjalnie dla systemów jednotorowych, to pompa tłokowa, która może pracować z maksymalnie jedną jednostką pompującą.

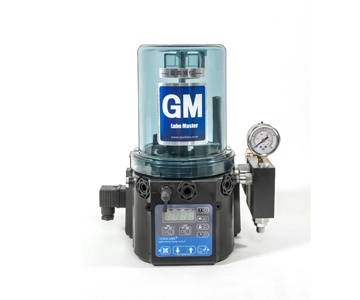

Pompa smarująca GMS z pojedynczą linią

Wyposażony w kompaktową i lekką konstrukcję, GMS może transportować cienki olej i s mar. Wykonany ze specjalnych materiałów, oferuje wyjątkową odporność na wstrząsy. Unikalna konstrukcja pompy pozwala na łatwe monitorowanie poziomu oleju.

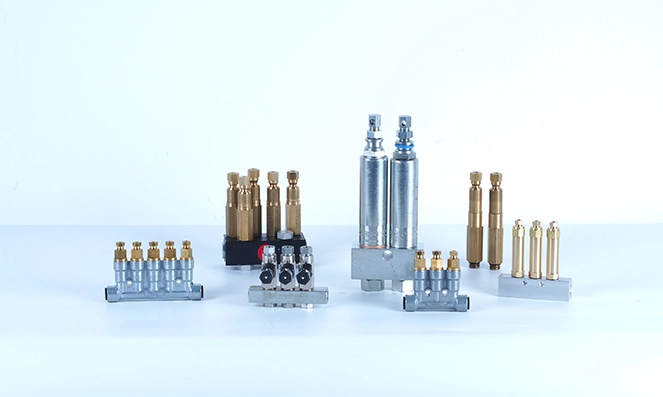

VL-1 zawory pomiarowe

Urządzenia pomiarowe VL są przeznaczone do jednoliniowych, wysokociśnieniowych scentralizowanych systemów smarowania. Są zdolne do dozowania smarów, które są kompatybilne z opakowaniem fluoroelastomerowym i mają lepkość do NLGI 2.

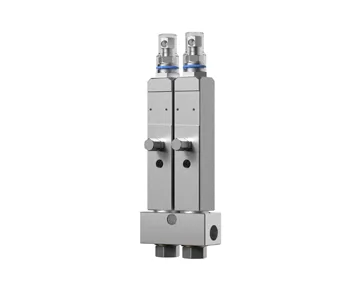

VL-1X zawory pomiarowe

Urządzenia pomiarowe serii VL-1X są przeznaczone do jednoliniowych, wysokociśnieniowych scentralizowanych systemów smarowania. Są zdolne do dozowania smarów, które są kompatybilne z opakowaniem fluoroelastomerowym i mogą obsługiwać lepkość do NLGI 2.

VL-1XL wtryskiwacz smaru

Seria VL-1XL wtryskiwaczy smaru jest do jednoprzewodowych, wysokociśnieniowych scentralizowanych systemów smarowania, dozujących smary kompatybilne z opakowaniem z fluroelastomeru i lepkością do NLGI 2. Wyjście jest regulowane zewnętrznie.

VL-11 zawory pomiarowe

Szeregowe urządzenia pomiarowe VL-11 przeznaczone są do jednoliniowych, wysokociśnieniowych układów smarowania. Lepkość do NLGI 2. Wyjście jest regulowane zewnętrznie. Pin wskaźnika umożliwia visu sprawdzenie pomiaru d...

C-LM5 wtryskiwacz smaru

Wtryskiwacz smaru C-LM5 do Liebherr R926 / R9100 / R9150 / R9200 / R9250 / R9350 / R9400 / R9600 / R9800 / R994 / R995 / R996

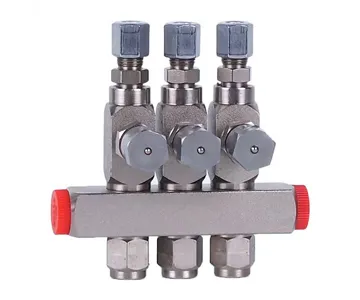

VL-32 zawory pomiarowe

Wtryskiwacz VL-32 jest zaprojektowany do transportu smaru do punktów tarcia za pośrednictwem ciśnienia w przeciągu zasilającego. Te wtryskiwacze są wyposażone we wbudowane wizualne wskaźniki poziomu do monitorowania operacyjnego.

B-MV zawory pomiarowe

Zawory pomiarowe MV, elementy dystrybutora przeznaczone do opłacalnego sprzętu lekkiego, są standardowymi produktami CISO, zwykle wykonanymi z mosiądzu. Dostępne jest jednak również dostosowanie do stali węglowej.

Zawory pomiarowe 55V

Zawory pomiarowe 55V, wykonane z mosiądzu, mają zakres wyjściowy 0,05-0,8 ml, mogą wytrzymać maksymalne ciśnienie 200bar i działają przy 40-80bar.

Zawory pomiarowe 33V

Zawory pomiarowe 33V działają przy ciśnieniu czynnym 1,5 MPa, ciśnieniu przeciwciśnieniu 0,5 MPa, standardowym wylocie 4mm i temperaturach między-40-90 ℃.

Zawory pomiarowe T86

Zawory pomiarowe T86 działają przy ciśnieniu czynnym 1,5 MPa, przeciwciśnieniu 0,5 MPa, ze standardowym wylotem 4mm i mogą wytrzymać temperatury od-40 do 90 ℃.

VMN zawory pomiarowe

Urządzenia do pomiaru relubrykacji serii VMN, przeznaczone do jednoliniowych, scentralizowanych systemów smarowania płynnego smaru, są dostępne z dwoma, czterema lub sześcioma portami. Urządzenia te są przeznaczone do bezpośredniego montażu w pojazdach lub maszynach budowlanych, które wymagają smarowania.

Kontroler MD-H

Sterownik wielofunkcyjny MD-H jest przeznaczony do automatycznych systemów smarowania, kompatybilnych zarówno z systemami progresywnymi, jak i jednopunktowymi.

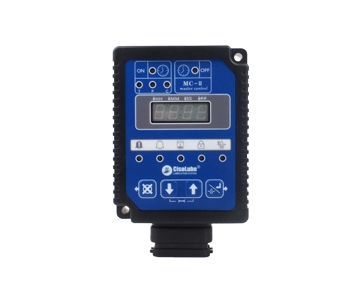

Kontroler MC-II

W MC-II. Kontroler zewnętrzny jest dostępny dla progresywnych i jednowierszowych systemów smarowania i posiada trwałą, kompaktową obudowę z cyfrowym wyświetlaczem do szybkiej identyfikacji stanu systemu. Łatwa instalacja, wiązka przewodów może być podłączona bezpośrednio do kontrolera.

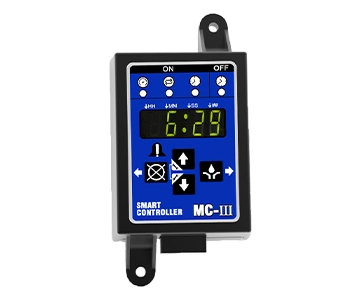

Kontroler MC-III

MC-III. Kontroler zewnętrzny Może być stosowany w progresywnych i jednoliniowych systemach smarowania z rezystancją Kompaktowa, kompaktowa obudowa o niewielkiej powierzchni, łatwa instalacja i wiązka przewodów, którą można podłączyć bezpośrednio do kontrolera.

Części do smarowania pojedynczej linii

Dostarczamy różnorodne elementy smarowania dla naszych produktów systemu smarowania, takie jak wysokociśnieniowe elastyczne rury, złączki wpychane, zespoły montażu prostego i inne.

Zawór elektromagnetyczny CSV

Zawór sterowany elektrycznie CSV jest używany jako element sterujący, który służy do oddzielania i Conner samodzielnych części rozgałęzionych obwodów smarujących i hydraulicznych, które działają ze smarem olejowym i plastikowym. W konwencjonalnych zaworach smar ma tendencję do przyklejania się tutaj i powodowania blokady. Konstrukcja zaworu CSV jest precedensem i zapobiega temu zjawisku.

Elementy układu smarowania pojedynczej linii CISO

Pompy smarujące

A-C-FLOW pompa smarująca z pojedynczą linią

Pompa hydrauliczna B - LUBESTAR

C-Pompa elektryczna LUBESTAR

D-Pompa smarowania pojedynczej linii GTS

E.-Pompa smarowania GMS

F-GT-MAX pompa smarująca

1-Zespół zaworu elektromagnetycznego powrotu

2-Wskaźnik ciśnienia

3-Rurociągi

4-Filtr

5 - Tee rozgałęzione pleciony

6-Zaciski rurowe

7-Cztery rozgałęzione pleciony

8-Dystrybutor smaru-Dystrybutor wolumetryczny

9-Sprawdź urządzenie (przełącznik ciśnienia)

10-Linia do punktu smarowania

11-Kontroler

Progresywne systemy smarowania w porównaniu z jednoliniowymi systemami smarowania i dwużystowymi systemami smarowania a łańcuchowymi systemami smarowania

Funkcja	Progresywne systemy smarowania	Jednoliniowe systemy smarowania	Systemy smarowania dwuliniowego	System smarowania maszyn rolniczych
Definicja	Progresywny system smarowania to wydajny system smarowania stosowany w sprzęcie mechanicznym, dostarczający stopniowo smar do różnych części sprzętu, aby zapewnić, że każda część otrzyma odpowiednią ilość smarowania.	Pompa smarowania automatycznie dostarcza smar do dozownika smaru za pośrednictwem jednego przewodu zasilającego. Każdy dozownik obsługuje tylko jeden punkt smarowania i można go wyregulować, aby zapewnić dokładną dawkę wymaganego smaru lub oleju.	Systemy dwuprzewodowe mogą być stosowane w dużych systemach z rozproszonymi punktami smarowania, które wymagają różnych ilości smarowania. Systemy te wykorzystują dwie główne linie, które są zasilane naprzemiennie smarem z pompy wysokociśnieniowej.	Automatyczny system smarowania maszyn rolniczych to inteligentny system, który zapewnia ilościowe i czasowe smarowanie kluczowych elementów maszyn rolniczych. Poprzez pompę smarującą i urządzenie dystrybucyjne precyzyjnie dostarcza smar lub olej smarowy do każdego punktu tarcia, zapewniając stabilną pracę urządzenia nawet w warunkach dużego obciążenia, zakurzonego i wilgotnego środowiska. System ten może znacznie zmniejszyć ręczną konserwację, obniżyć wskaźniki awaryjności i wydłużyć żywotność sprzętu, poprawiając w ten sposób ogólną wydajność operacyjną i niezawodność maszyn rolniczych.
Podstawowe składniki	A -GTAutomatyczna pompa smarująca B -GMAutomatyczna pompa smarująca C-GP203 pompa smarująca D-GP205 pompa smarująca E-GT-X pompa smarująca F-GT-HEAVY pompa smarująca G-GP212 pompa smarująca Elementy zaworu nadmiarowego wylotowego Główna linia Filtr Przełącznik ciśnienia Dystrybutor progresywny (1 generacja) Dystrybutor progresywny (2 generacji) Dystrybutor progresywny (2 generacji) Dystrybutor progresywny (3 generacji) Kontrola funkcji Monitorowanie usterki Rury i węże Linia do punktu smarowania Kontroler	A - C-przepływPompa smarująca B-Pompa hydrauliczna LUBESTAR C-LUBESTAR Pompa elektryczna Jednoliniowa pompa smarująca D - GTS E - GMSElektryczna pompa smarująca F - GT-MAXPompa smaru smaru smarowego Zespół zaworu elektromagnetycznego powrotu Manometr Rurociągi Filtr Rozgałęzione plecaki Zaciski do rur Cztery rozgałęzione pleciony Dystrybutor objętościowy Sprawdź urządzenie (przełącznik ciśnienia) Linia do punktu smarowania Kontroler	A 、Pompa smarowania ZP01/02 B 、ZP08/14/24 Pompa smarowania DSG Dual-line urządzenia pomiarowe Dwuliniowe urządzenia pomiarowe DSL Urządzenia pomiarowe DSKH WP-C elektryczny zawór zmiany DU-C hydrauliczne zawory zmiany Skrzynka kontrolna systemu MC-Ⅰ Przełączniki ciśnieniowe EPW na końcu linii	A 、Pompa do smarowania oleju EM2 B 、Pompa smarowania łańcucha PMV C 、Pompa smarowania łańcucha PMN D 、Pompa smarowania GT PLUS E 、Pompa smarowania GM F 、Pompa smarowania GP203 Blok dystrybutora smaru Zbiornik oleju Szczotki Elastyczna rura wysokociśnieniowa
Zasada działania	Smar jest pompowany przez główne linie do progresywnego dystrybutora za pomocą pompy. Smar jest „ stopniowo ”uwalniany do punktu tarcia. Obieg dystrybutora progresywnego jest monitorowany optycznie lub elektrycznie.	Wartości dozowania są uderzane na głównej linii pompą-dynamicznie działające zawory pomiarowe ze skokiem ciśnienia, statyczne działające elementy dozujące z powolnym narastającym ciśnie niem. Te w ten sposób Przenieś odpowiednią ilość smaru do punktu tarcia. Podczas następnej fazy wypukłości smar jest ponownie wprowadzany do zaworów dozujących w celu następnego procesu smarowania.	Systemy dwuprzewodowe CISO mogą być stosowane w dużych systemach z rozproszonymi punktami smarowania, które wymagają różnych ilości smarowania. Systemy te wykorzystują dwie główne linie, które są zasilane naprzemiennie smarem z pompy wysokociśnieniowej za pośrednictwem zaworu zmiany na liniach rozgałęzieniowych do 400 bar (5 800 psi), wzdłuż głównych linii są połączone z dwuprzewodowymi urządzeniami pomiarowymi, które dostarczają dużą ilość smaru do punktów smarowania W dużych systemach dwuliniowych, Przełączniki ciśnienia na końcu linii służą do sterowania i monitorowania systemu.	Automatyczne systemy smarowania maszyn rolniczych dostarczają olej lub smar automatycznie, okresowo i w dokładnych ilościach podczas pracy sprzętu. Pompy smarujące napędzane elektrycznie lub mechanicznie dostarczają smary przez dystrybutory lub rury do każdego punktu smarowania, utrzymując łożyska, łańcuchy, koła zębate i inne krytyczne elementy dobrze nasmarowane, zmniejszając zużycie i wydłużając żywotność.
Zalety	Kompaktowy, elastyczny zestaw Funkcja monitorowana Kanały przepływają całkowicie Szeroki zakres zastosowania	Łączenie wielu punktów smarowania Najmniejsze ilości dozowania Kompaktowa konstrukcja Do smaru olejowego lub płynnego Niski koszt i wysoka wydajność Łatwy montaż	Niezawodny Prosty w obsłudze Ultradźwiękowe opcje kontroli niskiego i wysokiego poziomu Wbudowany filtr smaru	Zainstaluj raz, korzyść długoterminowa. Ciągła praca w godzinach szczytu, poprawa wydajności. Niskie koszty utrzymania, precyzyjne smarowanie. Płynniejsze działanie kluczowych komponentów, bardziej trwałe. Pyłoszczelny i wodoodporny, nadaje się do trudnych warunków pracy.
