Jak dobrać odpowiedni dozownik smaru do jednoprzewodowych układów smarowania

Wprowadzenie

W jednoprzewodowym układzie smarowania dozownik smaru jest kluczowym elementem decydującym o precyzji smarowania, żywotności łożysk i niezawodności systemu.

Wybór odpowiedniego dozownika smaru nie polega jedynie na dopasowaniu rozmiarów gwintów, ale wymaga kompleksowej oceny następujących czynników:

1、Zapotrzebowanie na smar dla każdego punktu smarowania

2、Ciśnienie robocze układu

3、Warunki temperatury otoczenia

4、Obciążenie smarowanej części

5、Odległość rurociągu od pompy do dozownika smaru

6、Scenariusze zastosowań przemysłowych

Ten przewodnik systematycznie wyjaśni, jak prawidłowo dobrać dozownik smaru i przeprowadzi profesjonalną analizę porównawczą modeli serii CISOLUBE VL.

Czym jest dozownik smaru w jednoprzewodowym układzie smarowania?

W jednoprzewodowym układzie smarowania: pompa smarująca tłoczy smar do głównego przewodu; każdy dozownik smaru dostarcza stałą ilość smaru zgodnie z ustawioną wydajnością; dozownik smaru resetuje się automatycznie po zredukowaniu ciśnienia w układzie, czekając na następny cykl smarowania. W przeciwieństwie do układów progresywnych, każdy dozownik smaru w systemie jednoprzewodowym działa niezależnie, co sprawia, że dobór modelu jest kluczowy.

Krok 1: Określ wymaganą dawkę smaru dla każdego punktu smarowania

Jest to najważniejszy czynnik przy doborze.

Wymagania dotyczące smarowania różnych elementów maszyn znacznie się różnią:

Typ zastosowania Zalecany zakres wydajności

Maszyny precyzyjne: 0.02 – 0.13 ml

Łożyska standardowe: 0.13 – 1.3 ml

Sworznie o dużym obciążeniu: 0.5 – 5 ml

Duże urządzenia wirujące: 1 – 8 ml

Zalecane modele serii VL:

1、Mikrodozowanie → Dozownik smaru VL-32

2、Standardowe zastosowania przemysłowe → VL-1

3、Umiarkowane wymagania smarowania → VL-1X

4、Łożyska do ciężkich warunków pracy → VL-1XL

5、Smarowanie dużych pojedynczych punktów → VL-11

Krok 2: Potwierdź ciśnienie robocze układu

Jednoprzewodowe układy smarowania pracują zazwyczaj w zakresie 100 – 300 bar.

Dla systemów o wysokich wymaganiach ciśnieniowych, takich jak długie rurociągi czy sprzęt górniczy: Rekomendacja: VL-1XL (maks. 414 bar)

Standardowe maszyny budowlane: VL-1 / VL-1X

Niskociśnieniowe układy precyzyjne: VL-32

Niewystarczające ciśnienie znamionowe przy doborze może skutkować niepełnym dozowaniem smaru.

Krok 3: Weź pod uwagę temperaturę otoczenia

Temperatura otoczenia wpływa na płynność smaru i żywotność uszczelnień.

Model Zakres temperatury

VL-1： -26°C do +176°C

VL-11：-40°C do +93°C

VL-1X / VL-1XL：Maks. 82°C

VL-32： Maks. 93°C

Niskie temperatury w górnictwie: zalecany VL-11

Wysokotemperaturowe środowiska przemysłowe: zalecany VL-1

Krok 4: Oceń liczbę punktów smarowania

Dozowniki smaru serii VL są dostępne w różnych formach kombinacji:

1 wyjście

2 wyjścia

3 wyjścia

4 wyjścia, 5 wyjść, 6 wyjść

Scentralizowane układy z wieloma punktami smarowania: Wybierz kombinacje wielowyjściowe VL-1 / VL-1X / VL-32

Pojedynczy duży punkt smarowania: Wybierz VL-11

Krok 5: Dopasuj do zastosowania przemysłowego

Różne sektory przemysłu mają różne wymagania dotyczące dozowników smaru:

1、Sprzęt górniczy, wysokie ciśnienie, duża wydajność: VL-1XL / VL-11

2、Maszyny budowlane, średnie ciśnienie, regulowana wydajność: VL-1 / VL-1X

3、Przemysł stalowy i cementowy, środowisko wysokotemperaturowe, łożyska o dużym obciążeniu: VL-1 / VL-1XL

4、Automatyka i obrabiarki, precyzyjne mikrodozowanie: VL-32

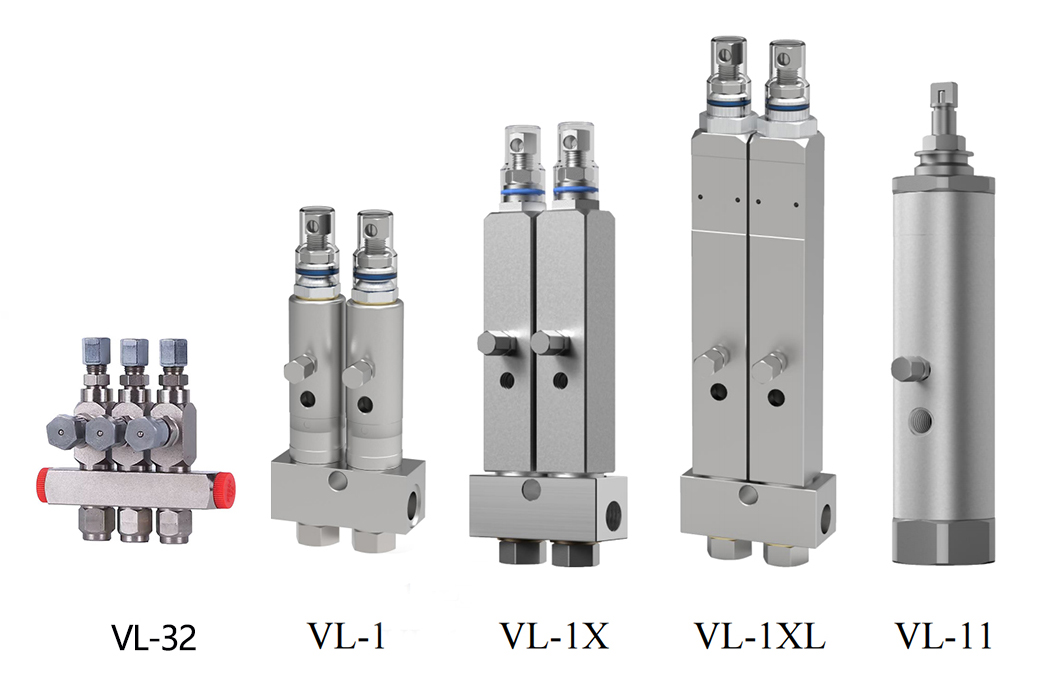

Analiza porównawcza modeli dozowników smaru serii VL

Model	Zakres wydajności	Maksymalne ciśnienie	Obszary zastosowań
VL-32	24 MPa	0.016–0.131 ml/cyc	Mikro- i precyzyjne smarowanie
VL-1	241 bar	0.131–1.31 ml/cyc	Standardowe zastosowania przemysłowe
VL-1X	441 bar	0.25–1.31 ml/cyc	Umiarkowane wymagania smarowania
VL-1XL	441 bar	0.57–5.00 ml/cyc	Zastosowania w ciężkich warunkach
VL-11	241 bar	0.82–8.2 ml/cyc	Smarowanie dużych pojedynczych punktów

Częste błędy przy doborze

1、Dobór modeli wyłącznie na podstawie rozmiarów gwintów

2、Ignorowanie strat ciśnienia w długich rurociągach

3、Stosowanie modeli o dużej wydajności do małych łożysk

4、Pomijanie ograniczeń temperatury otoczenia

5、Mieszanie różnych wydajności bez przeprowadzania obliczeń systemowych

Dlaczego warto wybrać dozowniki smaru CISOLUBE serii VL?

1、Precyzyjnie regulowana wydajność, dostępne w wersji ze stali węglowej i nierdzewnej.

2、Zdolność do pracy przy wysokim ciśnieniu do 414 bar

3、Wizualny wskaźnik pracy

4、Modułowa konstrukcja łączona

5、Łatwa konserwacja i wymiana

6、Odpowiedni do smarów klasy NLGI 0, 1 i 2

Zastosowanie w górnictwie, budownictwie maszynowym, przemyśle stalowym, cementowym, energetyce wiatrowej, przemyśle naftowym i gazowym oraz innych gałęziach

CISOLUBE oferuje kompletne rozwiązanie dla jednoprzewodowego układu smarowania, obejmujące pompy smarujące, dozowniki smaru, systemy sterowania, rurociągi i złączki. Rozwiązania te są częścią automatycznego scentralizowanego układu smarowania, zapewniając efektywne smarowanie i zmniejszone wymagania konserwacyjne.
