Systemy automatycznego smarowania dla przegubowych wywrotek

Przegubowe wywrotki są szeroko stosowane w górnictwie, budownictwie infrastrukturalnym i dużych projektach ziemnych, doskonale sprawdzając się w trudnych warunkach dzięki swoim doskonałym zdolnościom terenowym i wysokiej ładowności.

Jednak maszyny te zazwyczaj pracują nieprzerwanie przez długi czas pod dużym obciążeniem, przy intensywnych wibracjach, zapyleniu i złożonym terenie, co stawia niezwykle wysokie wymagania dotyczące smarowania kluczowych ruchomych części. Niewystarczające smarowanie może prowadzić do nadmiernego zużycia sworzni, tulei i łożysk, obniżając niezawodność sprzętu i zwiększając koszty konserwacji.

Zainstalowanie automatycznego systemu smarowania zapewnia ciągłe i precyzyjne smarowanie kluczowych podzespołów, skracając przestoje i wydłużając żywotność sprzętu.

Ten artykuł przedstawia 17 krytycznych punktów smarowania w przegubowych wywrotkach i oferuje kompletne rozwiązanie centralnego systemu smarowania oparte na elektrycznej pompie smarowej CISOLUBE GT lub GP203 + progresywny rozdzielacz DSP/DSPP.

I. Dlaczego przegubowe wywrotki potrzebują automatycznych systemów smarowania

Przegubowe wywrotki mają wiele wysoko obciążonych punktów przegubu, łożysk i sworzni łączących, wymagających ciągłego smarowania podczas pracy.

Tradycyjne ręczne smarowanie zazwyczaj napotyka następujące problemy:

1. Szeroko rozproszone punkty smarowania, skutkujące niską wydajnością konserwacji.

2. Niektóre punkty smarowania są ukryte i łatwo je przeoczyć.

3. Niestabilne cykle smarowania, przyspieszające zużycie podzespołów.

4. Nadmierne zużycie smaru, prowadzące do marnotrawstwa. Automatyczne centralne systemy smarowania, poprzez czasowe, ilościowe i równomierne dostarczanie smaru, zapewniają stabilne smarowanie każdego punktu smarowania, całkowicie rozwiązując powyższe problemy.

II. 17 kluczowych punktów smarowania w przegubowych wywrotkach

Typowa przegubowa wywrotka zazwyczaj wymaga smarowania w około 17 kluczowych punktach smarowania.

Te punkty smarowania są głównie rozmieszczone w następujących układach:

1. Układ kierowniczy

Sworzeń lewego siłownika kierowniczego

Sworzeń prawego siłownika kierowniczego

Te elementy bezpośrednio wpływają na zwrotność układu kierowniczego i stabilność prowadzenia pojazdu.

2. Centralny przegub

Sworzeń centralnego przegubu

Ten element łączy przednią i tylną ramę pojazdu i jest kluczową konstrukcją dla przegubowego układu kierowniczego, jednocześnie przenosząc znaczne obciążenia mechaniczne.

3. System wahaczy zawieszenia

Tuleja wahacza drążka reakcyjnego

Ten mechanizm pochłania wstrząsy i drgania generowane podczas pracy pojazdu.

4. Układ podnoszenia skrzyni ładunkowej

Sworzeń podstawy siłownika podnoszenia

Sworzeń końca tłoczyska siłownika podnoszenia

Dobre smarowanie zapewnia płynną i niezawodną pracę mechanizmu podnoszenia.

5. Konstrukcja zawiasów skrzyni ładunkowej

Sworzeń zawiasu skrzyni ładunkowej

Sworzeń zawiasu klapy tylnej

Te elementy poruszają się często podczas operacji załadunku i rozładunku, dlatego wymagają ciągłego smarowania.

6. Inne punkty połączeń konstrukcyjnych

W zależności od modelu pojazdu, mogą również występować następujące punkty smarowania:

Sworzeń przegubu zawieszenia

Sworzeń połączenia ramy

Przegub stabilizatora

Punkty przegubów konstrukcyjnych

Ogólnie rzecz biorąc, przegubowa wywrotka zazwyczaj ma około 17 punktów smarowania wymagających regularnego smarowania.

III. Rozwiązanie automatycznego smarowania CISOLUBE dla przegubowych wywrotek

Dla potrzeb smarowania ciężkiego sprzętu, CISOLUBE oferuje niezawodne rozwiązania automatycznych centralnych systemów smarowania.

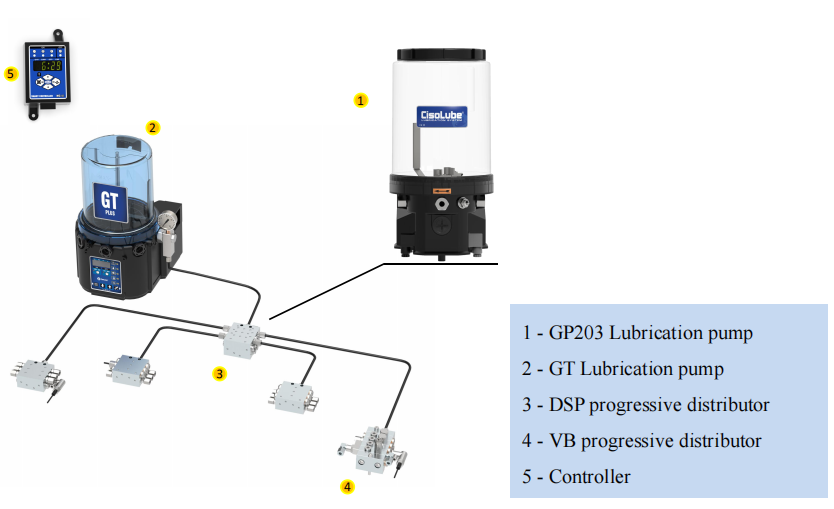

(I.) Typowe systemy obejmują:

1. Elektryczna pompa smarowa GT lub GP203

2. Progresywny rozdzielacz DSP lub DSPP

3. Wysokociśnieniowe przewody smarowe

4. Sterownik i system monitorowania

Ta konfiguracja należy do progresywnego systemu smarowania, szeroko stosowanego w:

Maszyny budowlane

Sprzęt górniczy

Pojazdy ciężarowe

Maszyny i urządzenia rolnicze

(II.) Wybór pompy smarowej: Elektryczne pompy smarowe GT i GP203

Pompa smarowa jest sercem napędowym automatycznego systemu smarowania.

Elektryczne pompy smarowe serii CISOLUBE GT oraz elektryczne pompy smarowe GP203 są zaprojektowane specjalnie do ciężkiego sprzętu.

Kluczowe cechy

1. Wysokociśnieniowy wylot smaru

2. Automatyczne sterowanie cyklem smarowania

3. Kompatybilny ze smarem NLGI 0–2

4. Kompaktowa konstrukcja i łatwy montaż

5. Odpowiednia do środowisk o wysokich wibracjach i zapyleniu

Dla przegubowych wywrotek z 17 punktami smarowania, zarówno GT, jak i GP203 zapewniają stabilne i niezawodne dostarczanie smaru.

(III.) Dystrybucja smaru: Progresywny rozdzielacz DSP/DSPP

Progresywny rozdzielacz CISOLUBE DSP i progresywny rozdzielacz DSPP są używane do precyzyjnej dystrybucji smaru do każdego punktu smarowania.

Zasada działania

Gdy smar wpływa do rozdzielacza:

1. Tłok wewnętrzny przesuwa się sekwencyjnie

2. Każdy wylot dozuje odmierzoną ilość smaru

3. Każdy punkt smarowania otrzymuje smarowanie sekwencyjnie.

Zalety techniczne

1. Precyzyjne dozowanie smaru

2. Możliwość rozbudowy do wielu punktów smarowania

3. Solidna konstrukcja odpowiednia do sprzętu o dużej wytrzymałości

4. Wysoka niezawodność nawet w trudnych warunkach

Dzięki połączeniu wielu rozdzielaczy system może łatwo objąć 17 lub więcej punktów smarowania.

(IV.) Przebieg pracy automatycznego systemu smarowania

System działa w następujący sposób:

1. Sterownik uruchamia pompę smarową.

2. Smar jest dostarczany do głównego przewodu zasilającego.

3. Smar wpływa do progresywnego rozdzielacza DSP/DSPP.

4. Rozdzielacz sekwencyjnie dostarcza smar do każdego punktu smarowania.

5. System automatycznie zatrzymuje się po zakończeniu cyklu smarowania.

6. System może automatycznie pracować zgodnie z ustawionymi odstępami czasu smarowania, zapewniając ciągłe i niezawodne smarowanie sprzętu podczas pracy.

(V.) Zalety automatycznego systemu smarowania

Zainstalowanie automatycznego systemu smarowania CISOLUBE na przegubowych wywrotkach oferuje wiele korzyści:

1. Zmniejszone zużycie sprzętu.

2. Ciągłe smarowanie zmniejsza tarcie i wydłuża żywotność sworzni, tulei i łożysk.

3. Obniżone koszty konserwacji.

4. Automatyczne smarowanie zmniejsza konieczność ręcznego smarowania i marnotrawstwo smaru.

5. Zwiększona niezawodność sprzętu.

6. Krytyczne podzespoły są zawsze dobrze nasmarowane.

7. Zwiększona wydajność produkcyjna.

8. Skrócone przestoje z powodu ręcznej konserwacji, zwiększające wykorzystanie sprzętu.

9. Wydłużona żywotność sprzętu.

10. Znacząco zmniejszone zużycie połączeń konstrukcyjnych.

IV. Wnioski

W przypadku przegubowych wywrotek pracujących w środowisku górniczym i inżynieryjnym, zainstalowanie niezawodnego automatycznego centralnego systemu smarowania stało się istotną częścią konserwacji sprzętu.

Dzięki zastosowaniu pompy smarowej CISOLUBE GT lub GP203 w połączeniu z progresywnym rozdzielaczem DSP lub DSPP, można zapewnić precyzyjne i niezawodne smarowanie około 17 krytycznych punktów smarowania, znacznie obniżając koszty konserwacji i poprawiając wydajność sprzętu.

V. Najczęściej zadawane pytania (FAQ)

1. Czym jest automatyczny system smarowania dla przegubowych wywrotek?

Automatyczny system smarowania to centralne rozwiązanie smarownicze, które automatycznie dostarcza smar do wielu punktów smarowania za pośrednictwem pompy smarowej i rozdzielacza, zmniejszając w ten sposób zużycie i poprawiając niezawodność sprzętu.

2. Ile punktów smarowania zwykle znajduje się w przegubowej wywrotce?

Większość przegubowych wywrotek wymaga smarowania około 17 krytycznych punktów smarowania, w tym:

Sworzeń siłownika kierowniczego

Sworzeń centralnego przegubu

Sworzeń podnoszenia skrzyni

Punkty połączenia zawieszenia itp.

3. Jakie rodzaje sprzętu korzystają z automatycznych systemów smarowania? Automatyczne systemy smarowania są szeroko stosowane w:

Maszyny budowlane

Sprzęt górniczy

Koparki

Ładowarki kołowe

Przegubowe wywrotki

Maszyny i urządzenia rolnicze

4. Dlaczego warto wybrać progresywny system smarowania?

Progresywne systemy smarowania zapewniają, że każdy punkt smarowania otrzymuje smar sekwencyjnie i mogą szybko wykryć zatory, co sprawia, że są szeroko stosowane w smarowaniu ciężkiego sprzętu.

5. Dlaczego warto wybrać system smarowania CISOLUBE?

Systemy smarowania CISOLUBE charakteryzują się:

Wysoka niezawodność

Precyzyjne dozowanie smaru

Solidna i trwała konstrukcja

Idealnie nadają się do smarowania sprzętu górniczego i ciężkich maszyn pracujących w trudnych warunkach.
