Automatyczny system smarowania dla obrotowych wiertnic strzałowych

I. Przegląd automatycznego systemu smarowania dla obrotowych wiertnic strzałowych

Wiertnice obrotowe do otworów strzałowych są szeroko stosowane w górnictwie, drążeniu tuneli i energetyce. Maszyny te pracują w wyjątkowo trudnych warunkach, takich jak wysokie zapylenie, silne wibracje i ciągła praca pod dużym obciążeniem.

Automatyczny system smarowania (scentralizowany system smarowania) zapewnia ciągłe i precyzyjne smarowanie wszystkich krytycznych komponentów, znacznie zwiększając niezawodność urządzeń i obniżając koszty konserwacji.

II. Analiza punktów smarowania obrotowych wiertnic strzałowych

1. Główne punkty smarowania

Typowe obrotowe wiertnice strzałowe obejmują następujące punkty smarowania:

Mechanizm obrotu (łożysko obrotowe, przekładnie)

Układ posuwu (prowadnice, elementy ślizgowe)

Punkty połączeń żerdzi wiertniczych

Układy łożyskowe (łożyska wału głównego, łożyska toczne)

Łańcuchy i elementy przekładni

Hydrauliczne punkty smarowania pomocniczego

Typowa liczba punktów smarowania: 15–30 (w zależności od konfiguracji modelu)

2. Problemy ze smarowaniem ręcznym

Nierównomierne smarowanie i pomijanie punktów smarowania

Nadmierne lub niedostateczne smarowanie powodujące zużycie lub marnotrawstwo

Ryzyko bezpieczeństwa z powodu wysoko położonych punktów smarowania

Zanieczyszczenie pyłem wpływające na jakość smaru

Częste przestoje i wysokie koszty konserwacji

Wniosek: Ręczne smarowanie nie jest w stanie spełnić wymagań nowoczesnego sprzętu górniczego.

III. Konfiguracja automatycznego systemu smarowania dla wiertnic

1. Zalecane typy systemów

Do trudnych warunków górniczych zaleca się następujące systemy:

Scentralizowany system smarowania

Jednoprzewodowy system smarowania

2. Komponenty systemu

Typowa konfiguracja obejmuje:

Pompa smarna elektryczna Lubestar

Jednoprzewodowy rozdzielacz progresywny VL-1

Główne linie smarowania + system rurek rozgałęźnych

Sterownik (zegarowy lub oparty na sterowniku PLC)

Ta konfiguracja zapewnia stabilne i wydajne rozwiązanie automatycznego systemu smarowania smarem dla górniczych wiertnic.

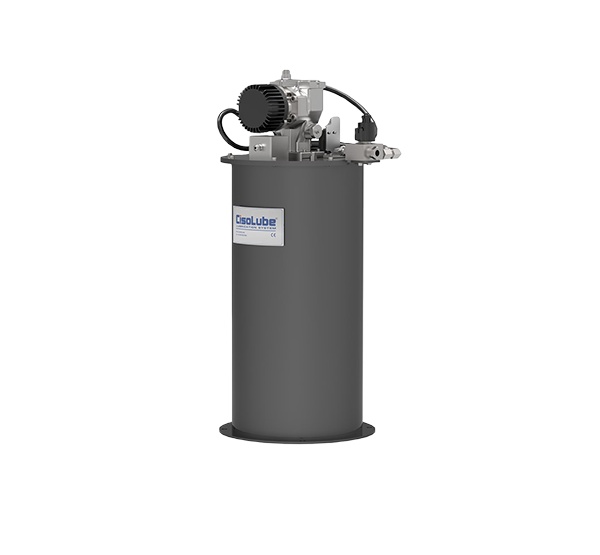

IV. Zalety elektrycznej pompy smarnej Lubestar

1. Kluczowe cechy wydajności

Napęd bezszczotkowym silnikiem prądu stałego

Wysoka wydajność, stabilna wydajność, długa żywotność

Wiele opcji pojemności zbiornika

Odpowiedni do różnych modeli wiertnic

Stabilne ciśnienie wyjściowe

Niezawodna praca w warunkach silnych wibracji

Stopień ochrony IP65

Pyłoszczelność i wodoszczelność do zastosowań górniczych

Wytrzymała konstrukcja

Wysoka trwałość i wydłużona żywotność

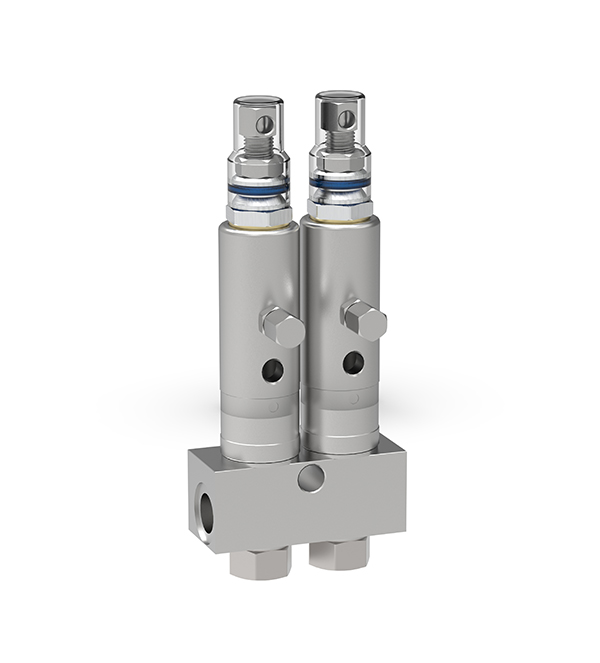

V. Rozdzielacz jednoprzewodowy VL-1

1. Zalety produktu

Niezależne dozowanie wydajności dla każdego punktu smarowania

Łatwe wykrywanie usterek (możliwość monitorowania zablokowania)

Rozszerzalna konfiguracja wielopunktowa

Stabilne i niezawodne rozprowadzanie smaru

System ten jest idealny do wielopunktowego rozprowadzania smaru w zastosowaniach takich jak obrotowe wiertnice strzałowe.

VI. Zasada działania automatycznego systemu smarowania

Proces działania systemu:

Sterownik uruchamia pompę smarną na podstawie zaprogramowanego interwału czasowego

Smar jest dostarczany główną linią

Rozdzielacze VL-1 sekwencyjnie rozprowadzają smar

Każdy punkt smarowania otrzymuje odmierzoną ilość smaru

System zatrzymuje się po zakończeniu jednego cyklu

Rezultat:

Praca bezobsługowa + precyzyjne automatyczne smarowanie

VII. Projekt architektury systemu

1. Typowa struktura systemu

Pompa smarna → Główny rurociąg → Grupa rozdzielaczy VL-1 → Punkty smarowania

2. Zalecenia projektowe

Użyj 1–3 grup rozdzielaczy w zależności od liczby punktów smarowania

Regulowana wydajność smaru na punkt smarowania

Zoptymalizuj układ rurociągów, aby zmniejszyć straty ciśnienia

Właściwy układ instalacji ułatwiający dostęp konserwacyjny

VIII. Wytyczne dotyczące eksploatacji i konserwacji

1. Wybór smaru

Zalecany smar o wysokiej przyczepności

Wymagana silna odporność na wodę

Zalecany stopień NLGI 1 lub 2

Odpowiedni do ciężkich zastosowań górniczych

2. Lista kontrolna codziennej inspekcji

Sprawdź stan pracy pompy smarnej

Sprawdź rurki pod kątem wycieków lub uszkodzeń

Sprawdź działanie rozdzielacza

Potwierdź wydajność smaru we wszystkich punktach smarowania

3. Zapobieganie typowym problemom

Zapobiegaj przedostawaniu się pyłu; regularnie czyść złącza

Zapobiegaj zablokowaniu; zainstaluj układy filtracji

Używaj smaru niskotemperaturowego w zimnym środowisku

Harmonogram konserwacji

1）Co tydzień: kontrola działania systemu

2）Co miesiąc: inspekcja rurociągów i rozdzielaczy

3）Co kwartał: uzupełnienie lub wymiana smaru

IX. Zalety automatycznych systemów smarowania dla górniczych wiertnic

1. Zmniejszona awaryjność sprzętu

2. Wydłużona żywotność kluczowych komponentów

3. Niższe koszty konserwacji i robocizny

4. Zwiększony czas pracy maszyny

5. Poprawa ogólnej wydajności produkcji
